Diplomarbeit Cocktailmaschine


Fertigstellung

Das Projekt wurde im April 2015 fertiggestellt. Es arbeiten alle Komponenten der Maschine so wie geplant.

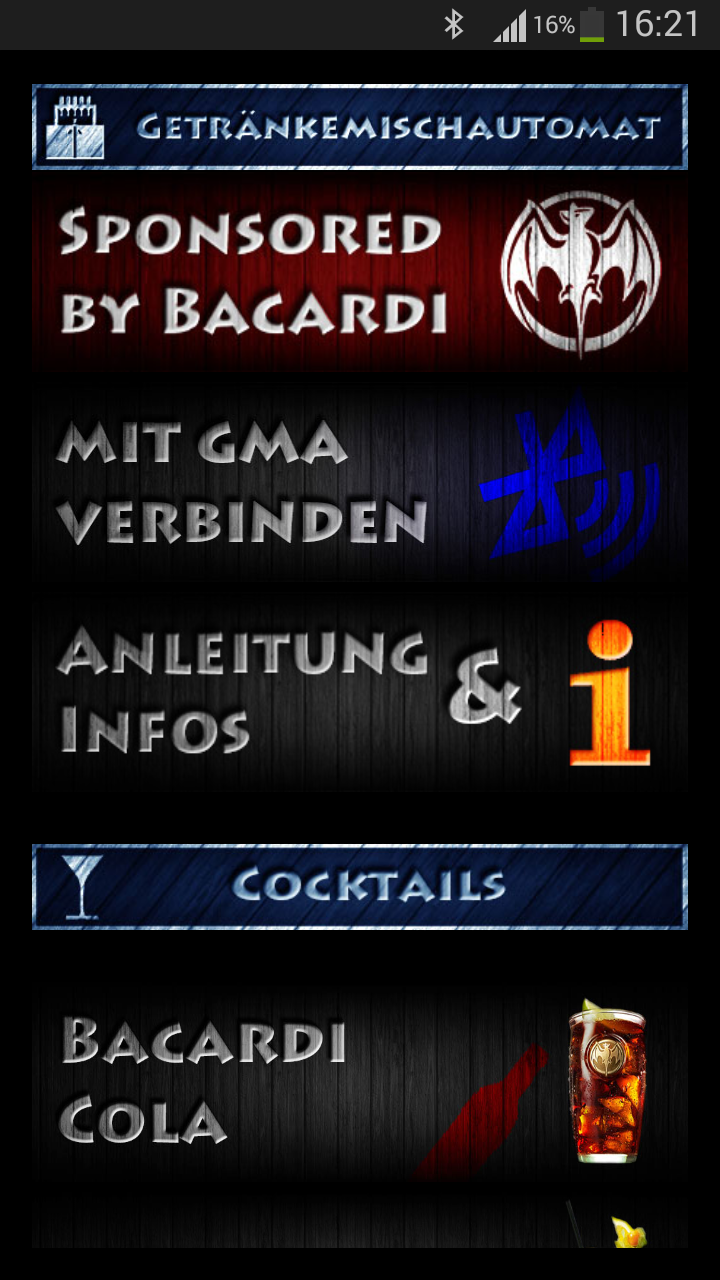

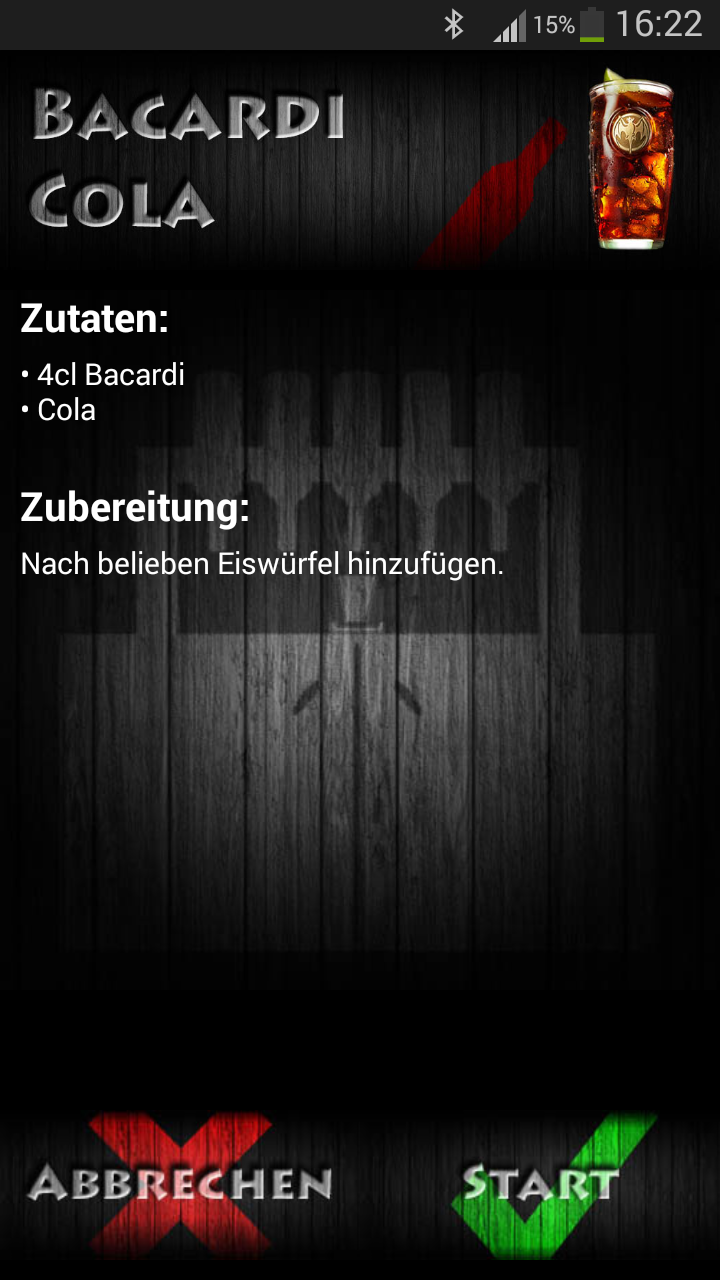

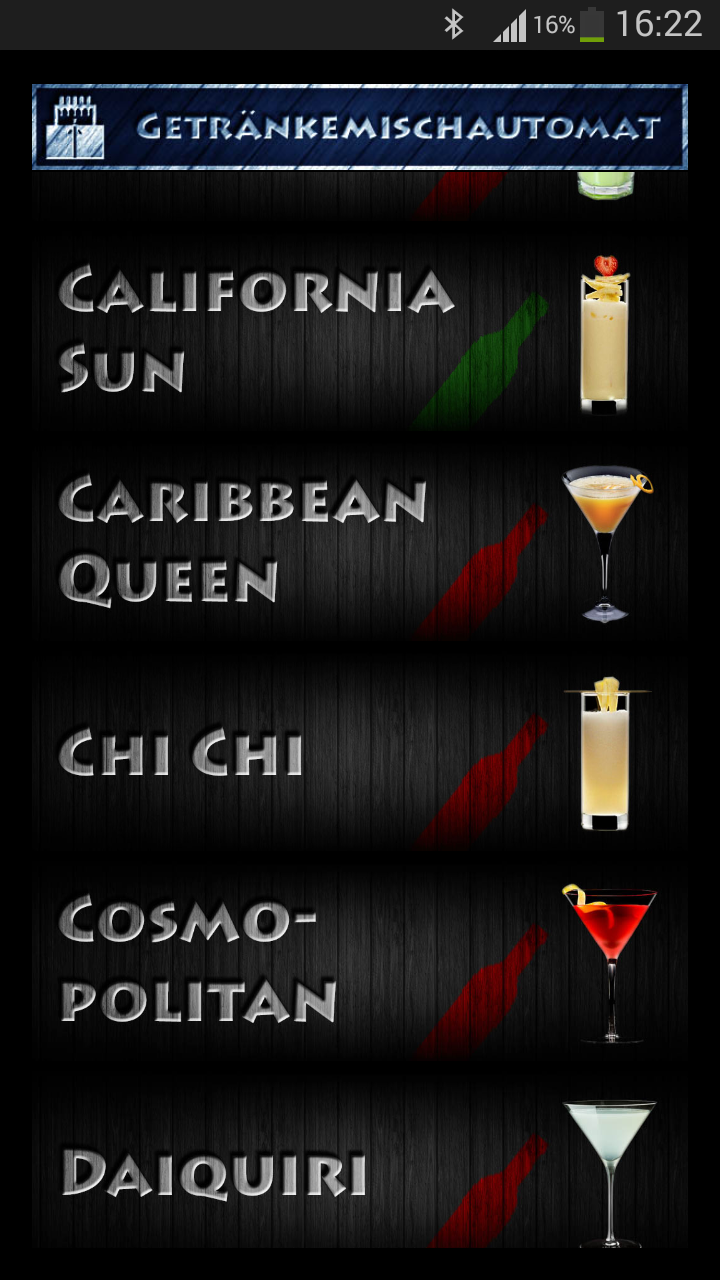

In der App kann der Cocktail ausgewählt werden. Dort kann man sich auch die Zutaten und Zubereitungstipps ansehen.

App1 App2 App3

Der Aufbau der Maschine erfolgte auf einem mobilen Holzkasten mit eingesetztem Edelstahlträger.
Auf diesem Träger sitzen die 10 Portionierer, welche von Servomotoren betätigt werden. In der Mitte des Trägers befindet sich ein Auslass für antialkoholische Getränke. Diese werden mit Stickstoff aus Kanistern hoch gedrückt. Auf der Arbeitsfläche fährt der Dreharm auf einem Winkel von 180° unter den jeweiligen Positionen umher. Das Glas wird dort in einen beleuchtbaren LED-Kreis gestellt. Ein Endschalter verhindert, dass ein Getränk ausgegeben wird, ohne dass ein Glas darunter steht.
Gesteuert wird die Maschine von einem Arduino Mega 2560. Dieser ist mit dem Bluetooth-Modul verbunden.

Die Projektkosten liegen bei rund 2000€.
Nach 8 Monaten kommen wir zu fünft auf eine Gesamtarbeitszeit von ca. 950 Stunden.

App1
Außenansicht

App1

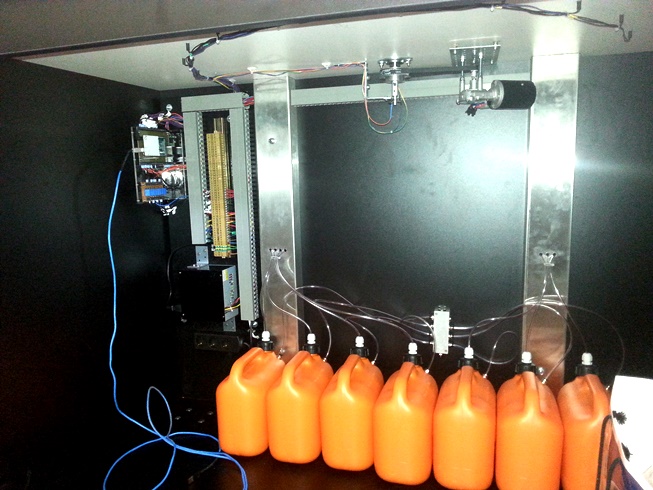

Innenansicht




Logo
App-Logo

Auslass

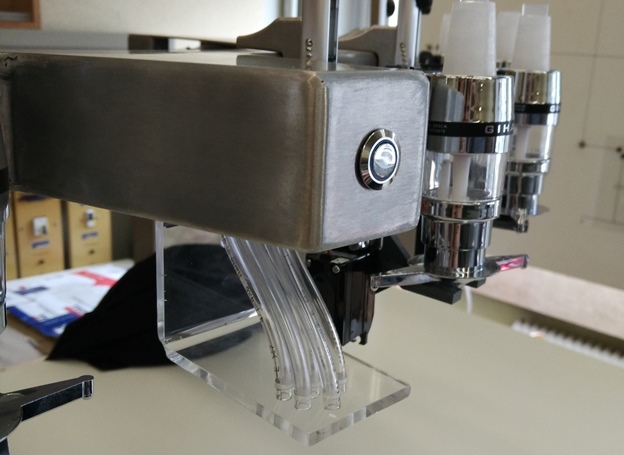

Auslass und Hauptschalter

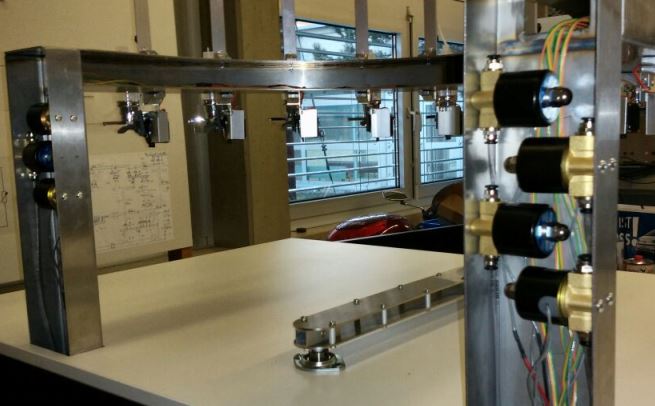

Ventile
Magnetventile

Portionierer

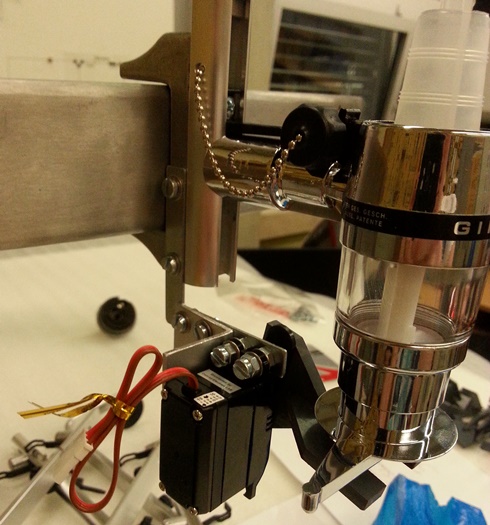

Portionierer mit Servomotor

Endschalter

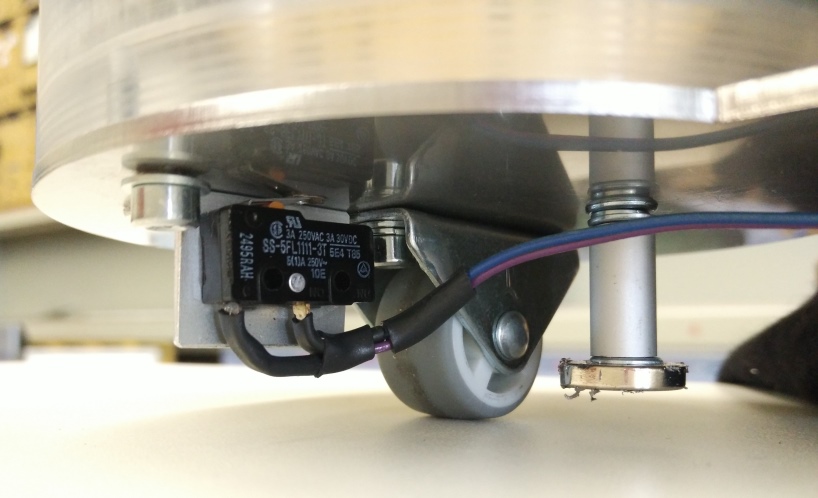

Dreharm mit Endschalter u. Magnet

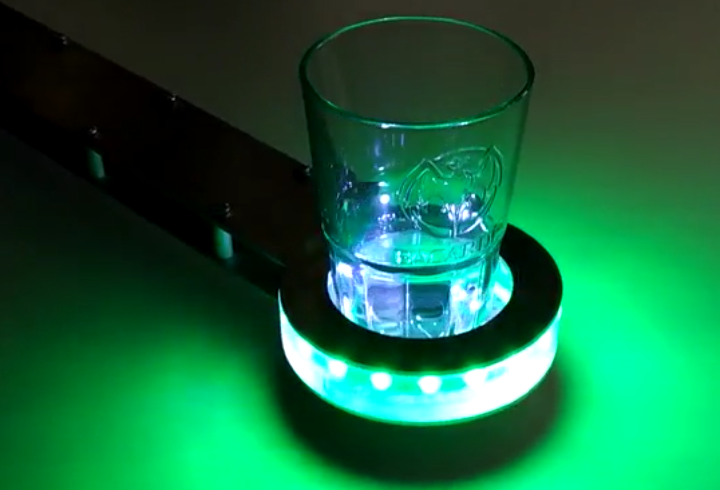

LED-Ring
LED-Ring

Printplatte

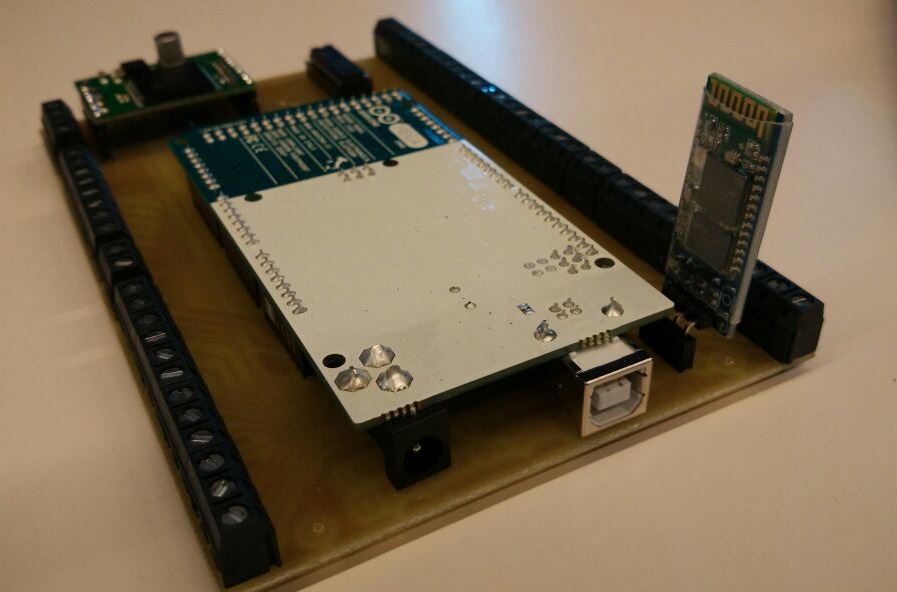

Platine mit Arduino
